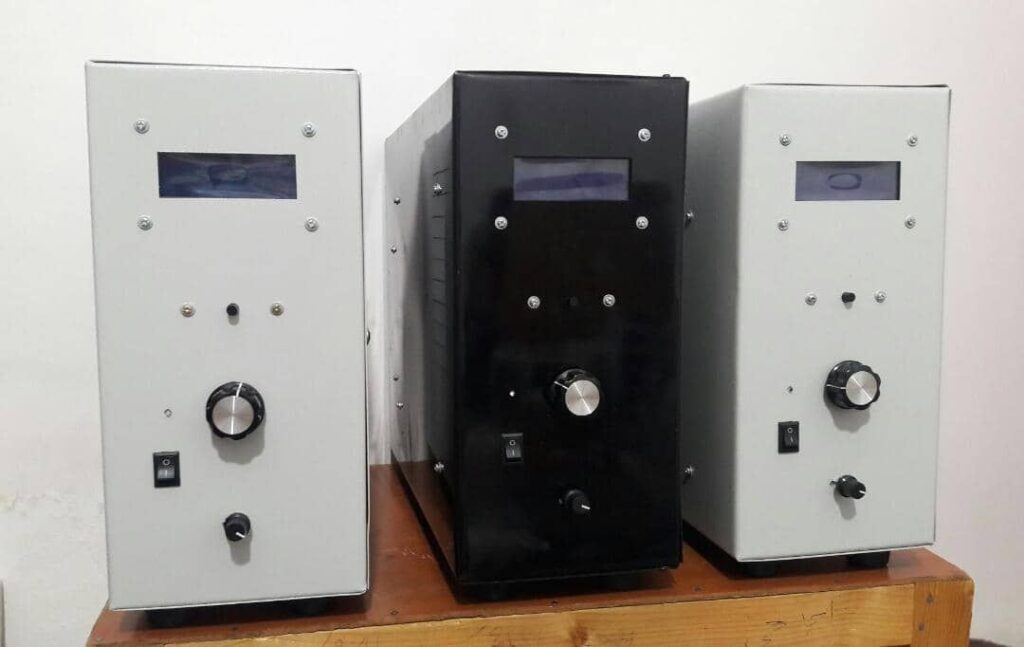

دستگاه جوش التراسونیک، ساخت ایران :

شرکت فنی و مهندسی نوین فراصوت شیراز، با کمک نیروهای فنی مجرب موفق به ساخت ژنراتور جوش التراسونیک  برای اولین بار در ایران گردیده است. کلیه مراحل طراحی و ساخت در ایران انجام گردیده است. این ژنراتور ز لحاظ پایدای در عملکرد و توان خروجی، با برندهای برتر خارجی نظیر Ever green ، و یا Clangsonic قابل مقایسه می باشد. از مزایای این ژنراتور می توان به موارد زیر اشاره نمود:

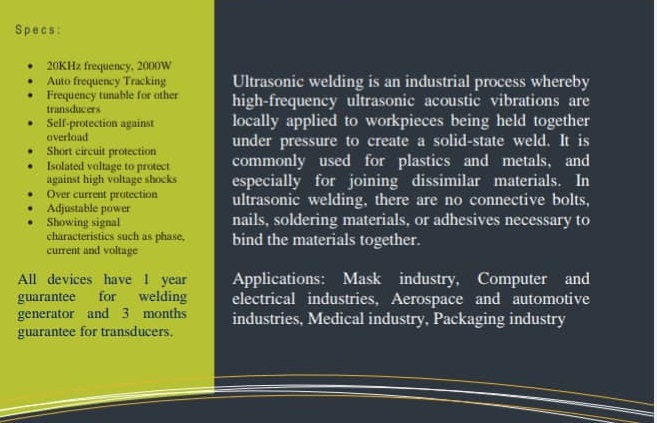

  • توان 2000 وات و فرکانس 20 کیلوهرتز
  • ردیابی اتوماتیک فرکانس
  • قابلیت تنظیم فرکانس برای سایر ترانسدیوسرها
  • ایمنی در برابر بیش باری
  • ایمنی در برابر اتصال کوتاه
  • ایمنی در برابر ولتاژ کاری بالا
  • قابلیت تنظیم توان
  • قابلیت نمایش مشخصات سیگنال نظیر فاز، جریان و ولتاژ

کلیه محصولات این شرکت دارای یک سال گارانتی و 5 سال خدمات پس از فروش می باشد. می باشد.

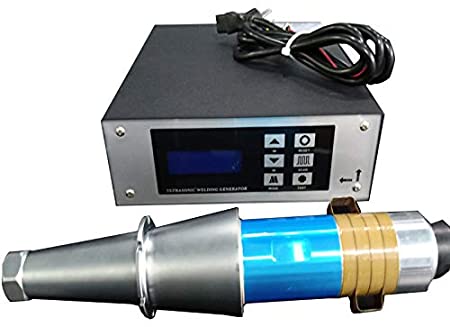

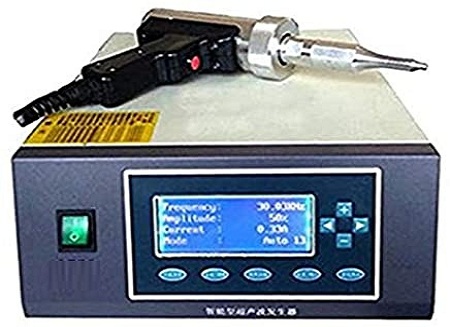

ژنراتور جوش التراسونیک:

این دستگاه وظیفه تبدیل برق شهر با فرکانس 50 هرتز (یا 60 هرتز) به فرکانسی معادل 15 تا 20 کیلوهرتز را دارد. ژنراتور جوش التراسونیک ساخت شرکت نوین فراصوت شیراز در توان های 500 وات تا 2000 وات قابل عرضه به مشتریان می باشد.

مشخصات فنی
ژنراتور التراسونیک

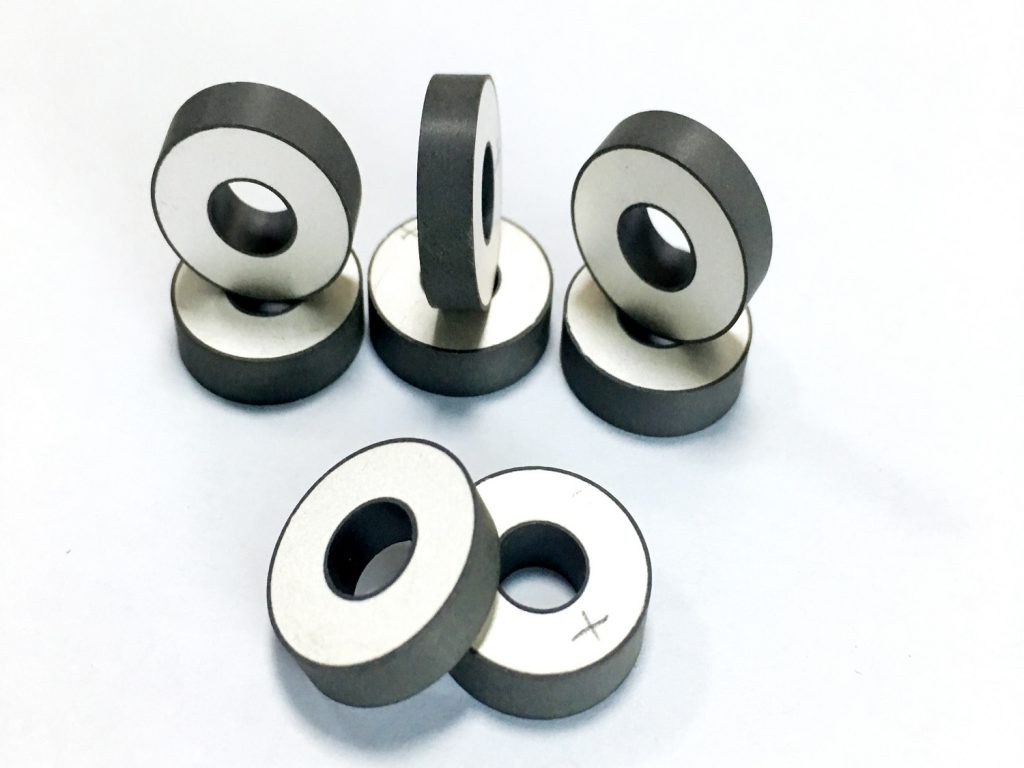

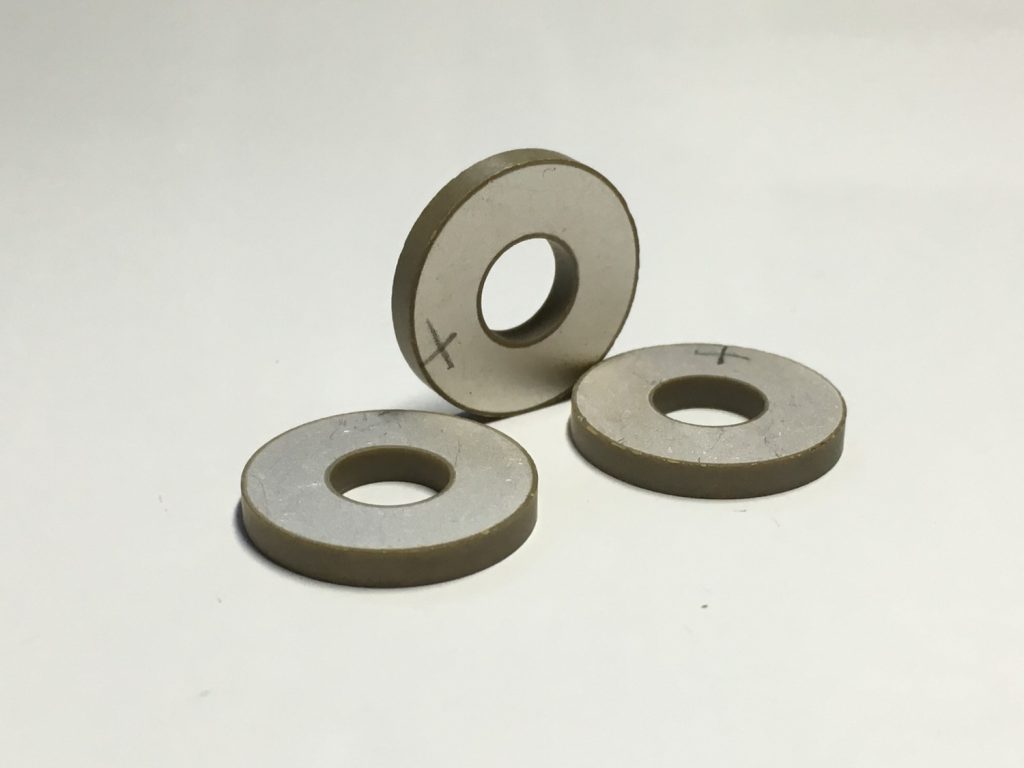

  •  رینگ پیزو الکتریک

شامل تعدادی حلقه پیزوالکتریک با ابعاد مختلف که به صورت های سری یا موازی متصل می گردند. دیسک های پیزوالکتریک مهمترین جز مبدل فراصوت می باشند و کارتبدیل انرژی الکتریکی به انرژی صوتی مکانیکی را دارند. سرامیک های پیزوالکتریک دارای انواع متعددی از قبیل PZT4 یا PZT8 و… می باشند.

پیزوالکتریک

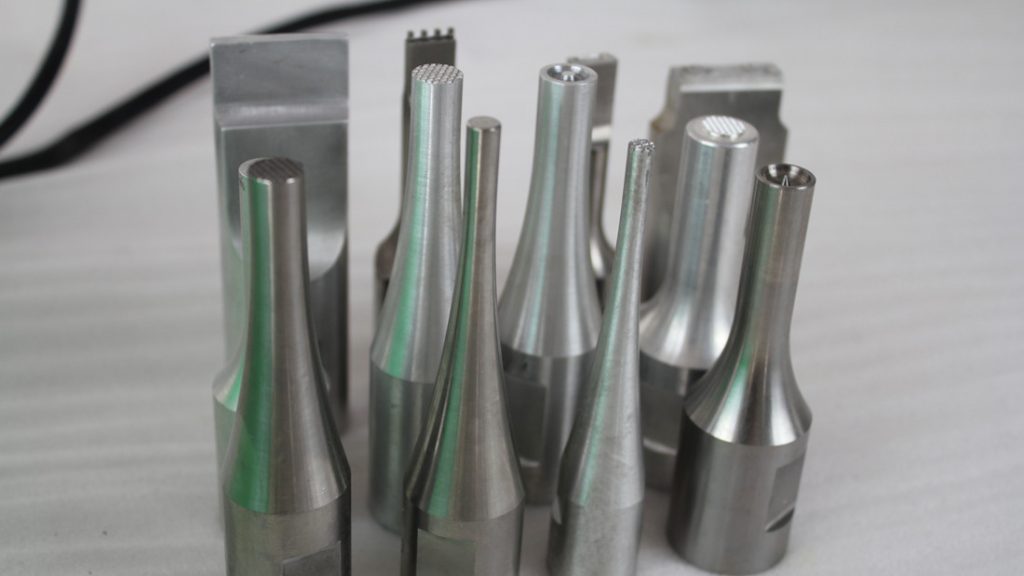

  • هرن (Horn) یا سونوترود (Sonotrode)

قطعه هرن که دارای ماشین کاری خاصی می باشدوظیفه انتقال ارتعاشات را دارد و آخرین قسمت از مجموعه جوش می باشد. بسته به نوع ماسک تولیدی، ابعاد قطعه هورن متفاوت می باشد. جنس قطعه هورن معمولا از فولاد CR35 در نظر گرفته می شود.

هرن
بوستر (Booster):

این قطعه جهت افزایش دامنه ارتعاشات کاربرد دارد و طراحی و ساخت آن مستلزم دقت فراوان می باشد.
